Projektowanie ław fundamentowych — podstawy
Ławy fundamentowe to jeden z kluczowych elementów zapewniających stabilność budynku. Projekt rozpoczyna się od analizy nośności gruntu, obciążeń z konstrukcji i poziomu przemarzania. Na tym etapie określa się też, czy zastosować ławy pojedyncze, stopowe czy pasmowe.
W praktyce dla budynków jednorodzinnych zwykle stosuje się ławy pasmowe pod ściany nośne oraz stopy pod słupy. Szerokość i głębokość wynikają z obciążeń i parametrów podłoża — przy słabych gruntach konieczne może być poszerzenie ław lub zastosowanie fundamentów głębszych.
Przy projektowaniu warto zapoznać się z zasadami posadowienia, które opisują warunki i metody stosowane przez geotechników — szczegółowe rozwiązania znaleźć można na posadowienie budynku.
Definicję i odmiany ław opisuje hasło Ława fundamentowa w Wikipedii.
Wymiary i szerokości ław
Rozmiary ław fundamentowych zależą przede wszystkim od szerokości ściany, obciążeń oraz nośności gruntu. Ogólna zasada: szerokość ławy powinna być nie mniejsza niż 2/3 wysokości ściany i wystarczająca, by rozłożyć nacisk na grunt poniżej dopuszczalnej nośności.
| Typ ściany/obciążenia | Szerokość ławy (typowo) | Głębokość posadowienia |
|---|---|---|
| Ściana zewnętrzna jednowarstwowa | 60–80 cm | poniżej strefy przemarzania |
| Ściana działowa (nienośna) | 40–50 cm | mniejsza, jeśli brak obciążeń |
| Słup / kolumna | stopa 60–120 cm | zależnie od nośności gruntu |
W praktyce projektant może zalecić większe wymiary, jeśli grunt wykazuje niską nośność lub występują wysokie obciążenia. Dla fundamenty domu ważne jest uwzględnienie warstwy gruntu mrozoodpornego i drenażu.

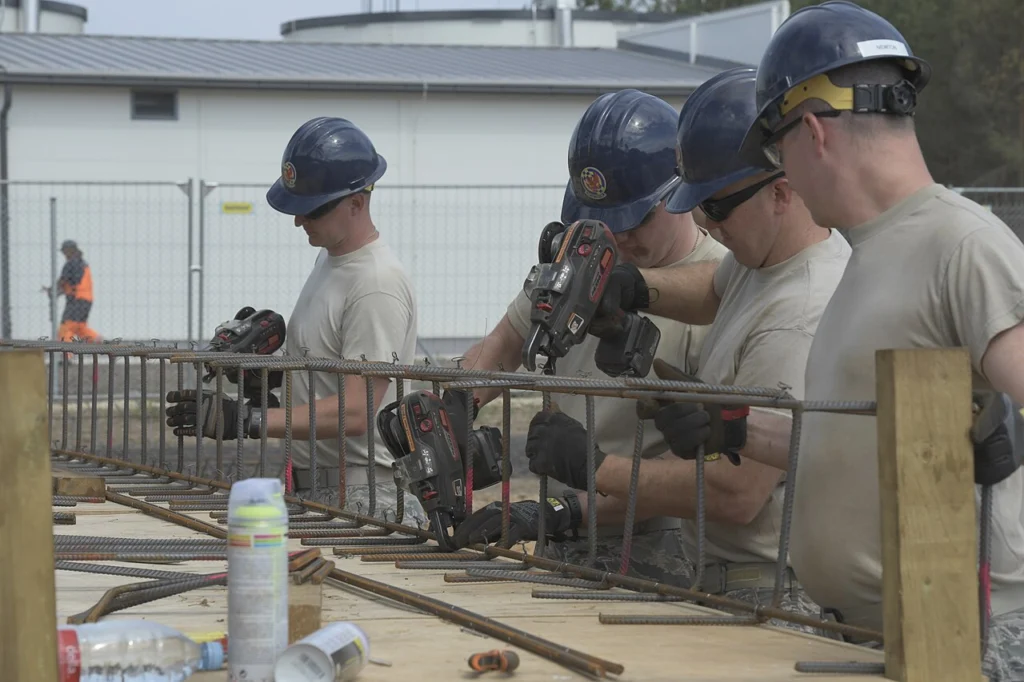

Zbrojenie ław fundamentowych
Zbrojenie ław fundamentowych przeciwdziała pęknięciom i rozciąganiu betonu. Standardowo stosuje się pręty podłużne (np. Ø10–16 mm) w dwóch warstwach oraz strzemiona co 20–30 cm. Rozmieszczenie zbrojenia zależy od momentów i sił wklejanych w ławę.
Łączenia prętów wykonuje się poprzez zakładki o długości zależnej od średnicy i klasy stali (zwykle 30–40 d). Przy słabych gruntach i większych naprężeniach warto zastosować dodatkowe pręty rozciągane w strefach największych momentów.
Praktyczny efekt: dobrze ułożone zbrojenie minimalizuje ryzyko rys skurczowych i poprawia trwałość fundamentu.
Posadowienie na różnych gruntach i warunki wodne
Każdy grunt wymaga innego podejścia: piaski nośne pozwalają na płytsze posadowienie, gliny wymagają uwagi przy obciążeniach skupionych, a torfy często wykluczają tradycyjne ławy.
Na gruntach słabych stosuje się poszerzone ławy, pale wiercone lub poduszki z kruszywa. Przy wysokim poziomie wód gruntowych konieczne jest obniżenie zwierciadła wody lub zastosowanie betonu odpornego na agresję wodną oraz drenażu otaczającego fundamenty domu.
Ważne jest też uwzględnienie osiadania różnicowego — przy skomplikowanym podłożu warto zlecić badania geotechniczne i dopasować sposób posadowienia do wyników.
Montaż i kontrola jakości robót
Praktyczne wskazówki montażowe obejmują kolejność prac: wykop — podsypka — zbrojenie — deskowanie — betonowanie — pielęgnacja. Podsypka powinna być zagęszczona i wypoziomowana.
- Kontrola wymiarów ław i usytuowania w planie przed betonowaniem.
- Sprawdzenie przykrycia zbrojenia (min. 5 cm na gruncie, większe przy wilgoci).
- Jakość betonu: klasa zalecana przez projekt, kontrola konsystencji i temperatury.
Podczas betonowania dbaj o ciągłość wylewania i odpowiednie zagęszczenie (wibratory). Pielęgnacja betonu przez co najmniej 7 dni poprawia jego wytrzymałość. Po wykonaniu fundamentów wykonaj protokół odbioru: pomiary wymiarów, sprawdzenie ułożenia zbrojenia, badanie betonu (jeśli wymagane).
FAQ
Jaką minimalną szerokość powinna mieć ława pod ścianę nośną?
Minimalna szerokość zależy od nośności gruntu i obciążenia; dla prostych rozwiązań budynków jednorodzinnych przy nośnych gruntach praktykuje się 60–80 cm, ale projektant może zalecić inne wymiary.
Czy zawsze trzeba robić badania geotechniczne?
W większości przypadków tak — szczególnie gdy grunt jest niejednorodny, występuje wysoki poziom wód lub budowa ma większe obciążenia. Badania pozwalają uniknąć błędów w posadowieniu.
Jakie zbrojenie stosować w ławach?
Typowo używa się prętów Ø10–16 mm w dwóch warstwach oraz strzemion co 20–30 cm; dokładne parametry określa projekt konstrukcyjny.
Na co zwrócić uwagę podczas betonowania?
Zadbaj o ciągłość wylewania, odpowiednie zagęszczenie, temperaturę betonu i pielęgnację przez minimum 7 dni. Kontrola jakości i dokumentacja są równie ważne jak sama robota.
