Opis metody cpt
Sondowanie CPT to popularna metoda badań in situ, stosowana do szybkiego i ciągłego określania właściwości gruntu. Polega na wciskaniu stożka o ustalonym kącie w grunt za pomocą hydraulicznej ramy i rejestracji oporów jego posuwu. Wyniki pozwalają na ocenę nośności, klas gruntów i rozpoznanie warstw, bez konieczności pobierania próbek do laboratorium.
Metoda jest często elementem szerszych badań geotechnicznych gruntu, które łączą różne techniki w celu pełnego opisu warunków gruntowych przed projektowaniem posadowienia.
Opis metody i stosowanych końcówek pomiarowych zawiera hasło Cone penetration test w Wikipedii (ang.).
Sprzęt i przebieg pomiaru

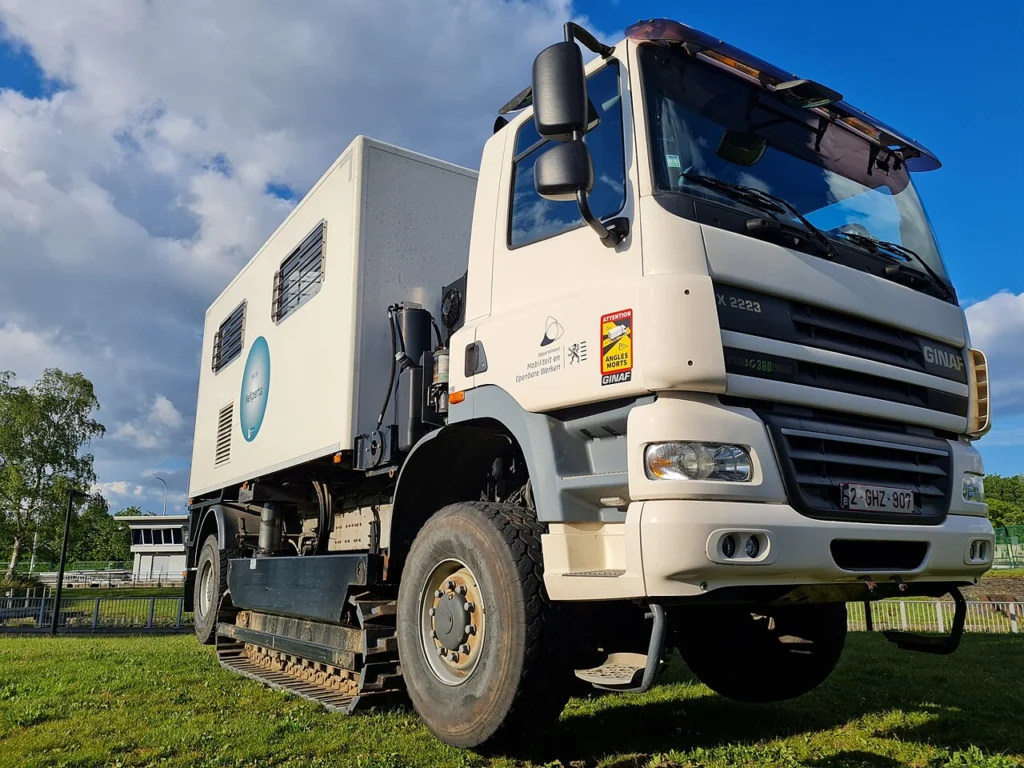

Podstawowy zestaw do sondowania CPT składa się z: ramy wciskającej, sondy z końcówką stożkową, tłocznika i systemu rejestracji sygnałów. Stożek ma standardowy kąt i przekrój, a dołączone czujniki mierzą opór wierzchołka oraz tarcie boczne.
Więcej na ten temat: badanie gruntu pod dom
- rama hydrauliczna i napęd;
- sonda z czujnikami qc, fs, u;
- panel rejestrujący i zasilanie.
Przebieg pomiaru: urządzenie ustawia się nad punktem badania, rozpoczyna się wciskanie stożka z prędkością kontrolowaną zgodnie z normą (zwykle 2 cm/s). Rejestrowane wartości przypisywane są do kolejnych głębokości, co tworzy krzywe charakterystyczne dla profilu geotechnicznego.
Rejestrowane parametry cpt
Główne wielkości to:
qc — opór stożka (tip resistance), fs — tarcie boczne (sleeve friction) oraz u — ciśnienie porowe (pore pressure) w sondach piezometrycznych. Z tych pomiarów wylicza się dodatkowe wskaźniki, np. współczynnik tarcia (friction ratio), pomocny w klasyfikacji gruntów.
| Parametr | Jednostka | Znaczenie |
|---|---|---|
| qc | MPa | Ocena nośności i rozpoznanie twardości warstw |
| fs | kPa | Wskaźnik tarcia bocznego, pomocny przy klasyfikacji |
| u | kPa | Ocena zachowania się wód porowych i konsolidacji |
Interpretacja krzywych cpt dla posadowienia
Analiza wyników polega na odczycie krzywych qc, fs i u w funkcji głębokości oraz na porównaniu ich wzajemnych relacji. Wysokie wartości qc zwykle wskazują na piaski zagęszczone lub skały, niskie na miękkie i plastyczne iły.
Friction ratio (fs/qc) pomaga rozróżnić piaski od iłów: niskie wartości to charakterystyka gruntów piaszczystych, wysokie — gruntów ilastych. Z kolei anomalie w pomiarach ciśnienia porowego informują o warstwach o słabej przepuszczalności lub o procesach nasycania.
Dla projektowania fundamentów wyniki CPT pozwalają oszacować dopuszczalne obciążenie jednostkowe oraz głębokość posadowienia; często stosuje się korelacje empiryczne i dodatkowe obliczenia bezpieczeństwa. Przy planowaniu lokalnych robót budowlanych warto równocześnie rozważyć inne metody i wyniki z badań terenowych.
Praktyczne wskazówki i ograniczenia
Sondowanie CPT jest szybkie i dostarcza ciągłego profilu, ale ma ograniczenia: trudności w gruntach z dużą zawartością kamieni, w obecności przeszkód konstrukcyjnych czy przy bardzo zwartym gruncie. Interpretacja wymaga doświadczenia i często weryfikacji przez próbne obciążenia lub badania laboratoryjne.
- Przed sondowaniem sprawdź dostęp dla ramy i możliwość stabilnego ustawienia.
- W świadomym projekcie warto połączyć CPT z odwiertami kontrolnymi lub badaniem gruntu pod dom, aby uzupełnić informacje o gruntach niespoistych i zbadanych warstwach.
Pamiętaj też o przygotowaniu dokumentacji i wyborze norm interpretacyjnych zgodnych z lokalnymi wymogami projektowymi.
FAQ
Co to jest sondowanie CPT i kiedy się je stosuje?
Sondowanie CPT to badanie in situ polegające na wciskaniu stożka z czujnikami w grunt. Stosuje się je przy rozpoznaniu podłoża pod budynki, drogi i inne obiekty inżynierskie, gdy potrzebna jest ciągła charakterystyka warstw gruntowych.
Jakie parametry są najważniejsze w wynikach CPT?
Kluczowe parametry to qc (opór stożka), fs (tarcie boczne) oraz u (ciśnienie porowe). Na ich podstawie wyznacza się wskaźniki klasyfikacyjne i szacuje nośność gruntu.
Czy wyniki CPT wystarczą do zaprojektowania fundamentów?
CPT dostarcza cennych danych, ale zwykle łączy się je z innymi badaniami (odwierty, próby laboratoryjne) by zapewnić kompleksową i bezpieczną podstawę projektową.
