Zakres prób gruntowych niezbędny do analizy geotechnicznej
Dobry projekt zaczyna się od odpowiedniego poboru i opisania próbek. Zakres prób gruntowych zależy od wielkości inwestycji, zmienności warstw i rodzaju planowanej konstrukcji. Minimalnie wymaga się punktów badawczych w obrębie każdego planowanego obiektu oraz dodatkowych w miejscach o podejrzeniu odmiennych warunków gruntowych.
W praktyce oznacza to kombinację sondowań dynamicznych, wierceń i poboru próbek niezmienionych. Wyniki tych działań wchodzą do formalnej dokumentacja geotechniczna, niezbędnej do bezpieczeństwa projektowego.
Podstawowe pojęcia dotyczące gruntów zebrano w haśle Grunt w Wikipedii.
Metody pobierania próbek i odwierty
Pobieranie próbek może być wykonane metodami ręcznymi lub maszynowymi. Do najczęściej stosowanych należą wiercenia rurowe, pobór rurami-sondami i metoda próbników monolitycznych. W gruntach sypkich używa się sondowań dynamicznych i próbników statycznych.
Przy planowaniu prac warto uwzględnić głębokość zalegających warstw i możliwość występowania wód gruntowych. Szczegółowy opis technik pobrań znajduje się także w artykułach dotyczących odwierty geologiczne, które pomagają dobrać sposób poboru do warunków terenowych.
Podstawowe badania laboratoryjne

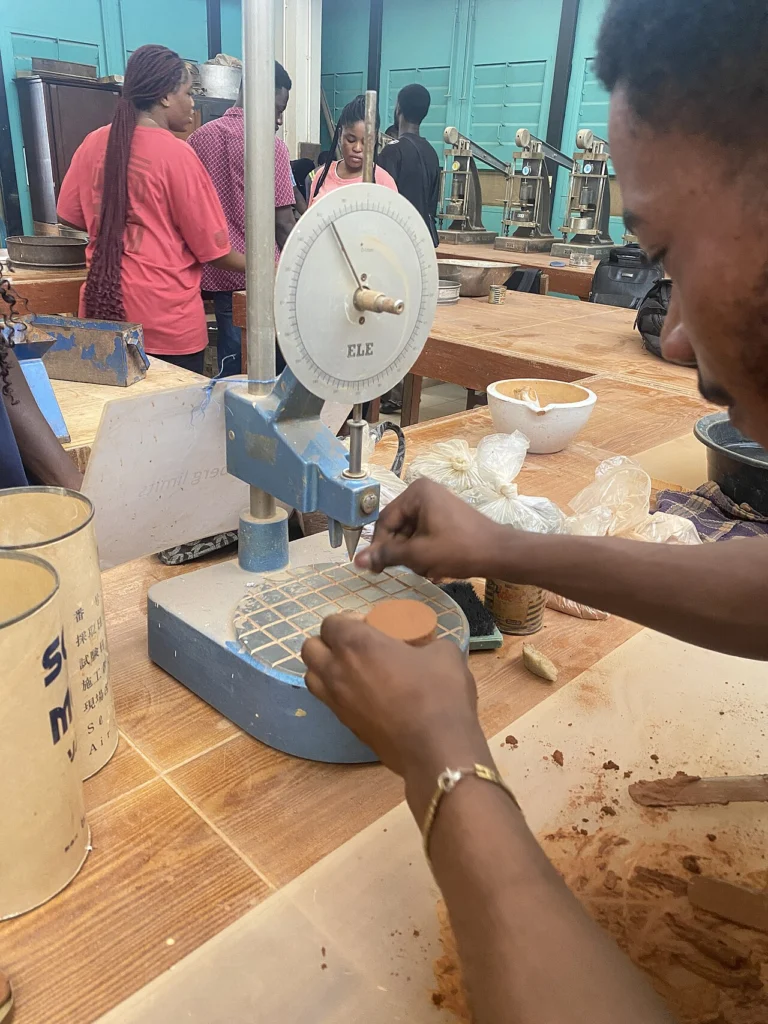

Po zabezpieczeniu, próbki trafiają do laboratorium, gdzie przeprowadza się szereg badań. Podstawowe z nich to układ granulometryczny (sito i analizę metodą sedymentacji), badania konsolidacji oraz wyznaczenie wskaźników (np. wskaźnik płynności, wskaźnik plastyczności).
| Badanie | Co mierzy | Zastosowanie |
|---|---|---|
| Układ granulometryczny | Udział ziaren o różnych frakcjach | Klasyfikacja gruntu i ocena przepuszczalności |
| Konsolidacja | Szybkość i zakres osiadania pod obciążeniem | Prognozowanie osiadań i czasów ustalania |
| Wskaźniki (Ip, IL) | Plastyczność i konsystencja | Ocena podatności na odkształcenia i klasyfikacja |
Interpretacja wyników laboratoryjnych łączy się później z danymi z terenu oraz badaniami in situ, tworząc kompletny obraz nośności i stabilności podłoża. W praktyce projektowej odwołujemy się do standardów i doświadczenia laboratorium.
Zabezpieczanie próbek i transport
Dobry pobór to połowa sukcesu, ale bez właściwego zabezpieczenia próbka traci wartość diagnostyczną. Próbki niezmienione powinny być uszczelnione, opisane i przechowywane w temperaturze minimalizującej zmiany wilgotności.
- Oznaczaj dokładnie numer próbki, głębokość i warunki poboru.
- Próbki wrażliwe na wilgoć przewoź w foli lub specjalnych pojemnikach, minimalizując czas transportu.
- Unikaj wstrząsów i gwałtownych zmian temperatury.
Przy poborze z istniejących wykopów lub odwiertów warto także wykonać dokumentację fotograficzną i zapisy z miejsca poboru, co ułatwia późniejszą analizę.
Interpretacja typowych wyników i dokumentacja
Typowe wyniki dają konkretne wskazówki: wysoka zawartość frakcji drobnej i duży wskaźnik plastyczności sugerują podatność na odkształcenia i dłuższe czasy konsolidacji. Grunty piaszczyste o dobrym zagęszczeniu mają zwykle wysoką nośność, ale niską odporność na erozję wodną.
Wyniki laboratoryjne i terenowe są konsolidowane w dokumentacja geotechniczna, która powinna zawierać opisy warstw, wykresy granulometryczne, krzywe konsolidacji oraz rekomendacje projektowe. Na ich podstawie projektant dobiera fundamenty, ocenę osiadań i ewentualne prace poprawcze.
Pamiętaj, że analiza powinna być całościowa: pojedynczy wynik bez kontekstu terenu i rodzaju próbki może być mylący. Dlatego współpraca z doświadczonym geotechnikiem i korzystanie z wiarygodnych źródeł, np. opracowań dotyczących badania geotechniczne gruntu, jest kluczowa.
Jak często trzeba wykonywać próbki przy dużej inwestycji?
Częstość zależy od skali i zmienności podłoża — zwykle co kilka do kilkunastu metrów w obszarze zabudowy, z dodatkowymi punktami tam, gdzie istnieją wątpliwości. Ostateczną decyzję podejmuje geotechnik.
Jak rozpoznać czy próbka jest niezmieniona?
Próbka niezmieniona zachowuje naturalną strukturę i wilgotność; pobiera się ją specjalnymi próbnikami monolitycznymi. Jeśli materiał jest luźny, trudno zachować niezmieniony stan — wtedy wyniki należy interpretować ostrożnie.
Co oznacza wysoki wskaźnik plastyczności?
Wysoki wskaźnik plastyczności świadczy o dużej zawartości ilastych frakcji i większej plastyczności gruntu. Skutkuje to większą podatnością na odkształcenia i zmianę objętości przy zmianie wilgotności.
