Czym jest przewiert sterowany?
Przewiert sterowany, popularnie nazywany przewiert HDD, to metoda bezwykopowa pozwalająca na układanie rur i kabli pod przeszkodami terenowymi bez konieczności otwierania szerokiego wykopu. Przewierty sterowane wykorzystywane są zarówno przy inwestycjach komunalnych, jak i w budowie przyłączy do domów czy małych firm.
Technologia ta jest ceniona za minimalizację ingerencji w powierzchnię terenu oraz za krótszy czas realizacji w porównaniu z klasycznym kopaniem. Przewierty sterowane sprawdzają się tam, gdzie zależy nam na ochronie zieleni, zachowaniu ruchu drogowego lub ochronie wałów i linii kolejowych.
Ogólny opis technologii znajdziesz w haśle Directional boring w Wikipedii (ang.).
Zasada działania i etapy prac
Proces przewiertu HDD składa się z kilku kluczowych etapów. Najpierw wykonywany jest pilotowy otwór prowadzący przy użyciu wiertła kierowanego. Operator śledzi pozycję głowicy za pomocą systemu nawigacji, co umożliwia precyzyjne prowadzenie trasy.
Po osiągnięciu punktu końcowego otwór jest stopniowo rozwiercany (reamowanie) do średnicy pozwalającej na przeciągnięcie rury docelowej. Ostatnim krokiem jest tzw. pullback — przeciągnięcie gotowego przewodu czy rury przez wykonany tunel. Całość pracy wymaga kontroli ciśnień, odpowiedniego płukania i zabezpieczenia rury podczas instalacji.
Sprzęt i warunki terenowe sprzyjające

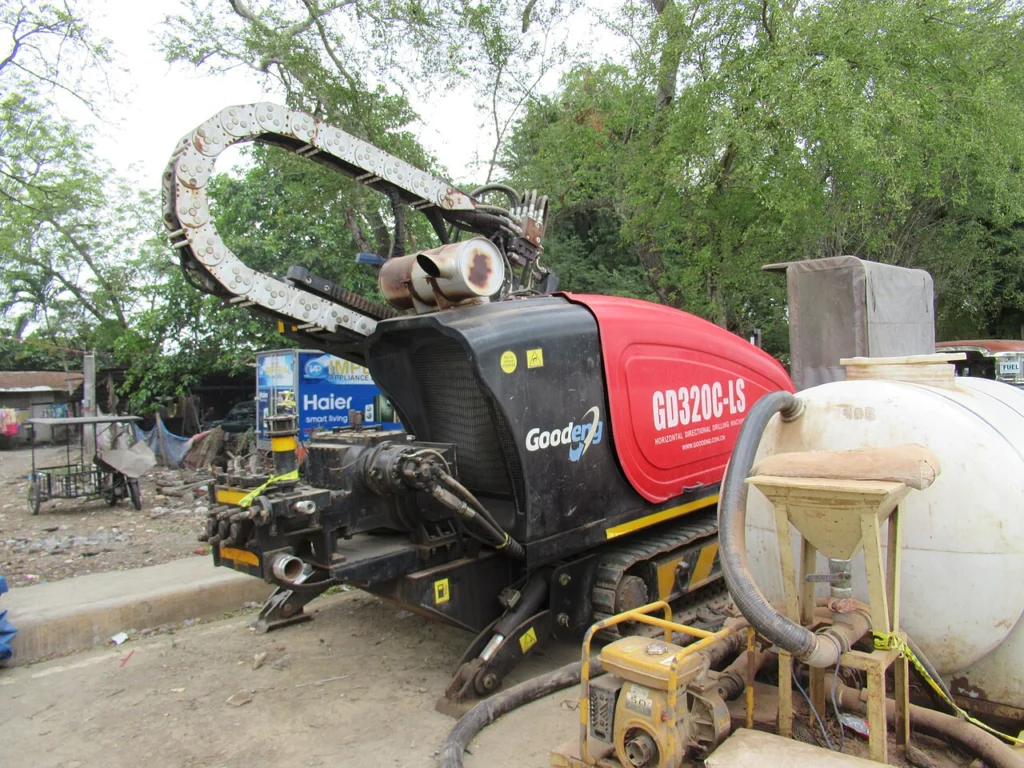

Wykonanie przewiertu HDD wymaga specjalistycznego sprzętu oraz znajomości warunków geotechnicznych. Podstawowe elementy wyposażenia to wiertnica pozioma, zestaw reamerów, agregat płuczący oraz system nawigacji kierunkowej.
- Wiertnica pozioma — zapewnia siłę i kontrolę ruchu.
- System nawigacyjny — umożliwia monitorowanie pozycji głowicy.
- Agregat płuczący i pompy — odprowadzają urobek i stabilizują otwór.
| Sprzęt | Funkcja |
|---|---|
| Wiertnica | Wykonywanie otworu pilotowego i reaming |
| Reamer | Rozwiercanie otworu do wymaganej średnicy |
| System nawigacji | Precyzyjne prowadzenie trasy |
Najlepsze warunki do przewiertów to grunty nieskaliste, jednorodne piaski i gliny o umiarkowanej spoistości. Twarde skały, duże głazy lub wysoki poziom wód gruntowych mogą komplikować prace lub wymagać specjalnych technologii.
Typowe zastosowania przy przyłączach i przekroczeniach przeszkód
Przewierty sterowane są idealne do wykonywania przyłączy gazowych, wodociągowych, kanalizacyjnych oraz telekomunikacyjnych w miejscach, gdzie wykop mógłby spowodować duże utrudnienia.
Przykłady zastosowań:
- Przejścia pod jezdniami i chodnikami bez zamykania ruchu.
- Przecięcie rzek, rowów melioracyjnych lub terenów chronionych.
- Wprowadzanie kabli światłowodowych na osiedlach i w centrach miast.
Jeżeli planujesz inwestycję, warto rozważyć alternatywę w postaci technologie bezwykopowe, a przewiert HDD może okazać się najbardziej efektywnym rozwiązaniem przy przekraczaniu przeszkód terenowych.
Korzyści i ograniczenia przewiertów sterowanych
Do największych zalet należą: ograniczenie naruszeń terenu, szybki czas wykonania i możliwość pracy w miejscach o dużym natężeniu ruchu. Przewiert HDD minimalizuje koszty przywracania terenu po zakończeniu prac.
Ograniczenia to m.in. wyższy koszt jednostkowy przy krótkich odcinkach, konieczność badań geotechnicznych oraz ograniczenia w bardzo skalistym podłożu. Dobór metody zawsze powinien uwzględniać lokalne warunki i wymagania projektu.
Jak długi może być przewiert HDD?
Typowe przewierty przy przyłączach sięgają kilkudziesięciu metrów, jednak profesjonalne zestawy HDD pozwalają na wykonanie przewiertów nawet kilkusetmetrowych — zależy to od sprzętu i warunków gruntowych.
Czy przewierty sterowane są bezpieczne dla środowiska?
Tak, przy prawidłowym wykonaniu i zastosowaniu odpowiednich płuczek minimalizuje się wpływ na środowisko. Brak wykopów ogranicza niszczenie zieleni i emisję pyłów.
Jakie badania wykonuje się przed przewiertem?
Przed rozpoczęciem konieczne są odwierty geotechniczne, badania ukształtowania terenu i analiza map przeszkód podziemnych. Na ich podstawie określa się trasę i dobiera sprzęt.
Co zrobić, gdy trasa napotka na niespodziewane przeszkody?
Operator może zmienić kierunek pracy dzięki systemowi nawigacji lub przerwać wiercenie i zastosować alternatywne rozwiązania. W przypadku poważnych przeszkód konieczna jest korekta projektu.
