Dlaczego technologie bezwykopowe zyskują na znaczeniu
W miastach i na terenach intensywnie zagospodarowanych coraz częściej liczy się nie tylko „czy da się” wykonać przyłącze, ale też jak szybko, bezpiecznie i bez konfliktu z ruchem drogowym oraz zielenią. Właśnie tu wchodzą technologie bezwykopowe: ograniczają rozkopanie nawierzchni, skracają czas odtworzeń i zmniejszają ryzyko roszczeń związanych z uszkodzeniem infrastruktury.
Bezwykop sprawdza się zarówno przy krótkich przyłączach (woda, kanalizacja, gaz, energetyka, telekomunikacja), jak i przy przekroczeniach przeszkód terenowych: dróg o dużym natężeniu, torów kolejowych, skarp, wałów przeciwpowodziowych czy cieków wodnych. Kluczem jest dobór metody do średnicy, długości, warunków gruntowo-wodnych i wymagań formalnych.
Ogólny opis technologii znajdziesz w haśle Directional boring w Wikipedii (ang.).
Zakres zastosowań: przyłącza oraz przekroczenia przeszkód
Przyłącza to zwykle odcinki krótsze, wykonywane w trudnym otoczeniu (ogrodzenia, podjazdy, istniejące instalacje). W takich sytuacjach wygrywa metoda, która daje precyzję trasy i ma małe zaplecze. Z kolei przekroczenia przeszkód to najczęściej dłuższe odcinki o podwyższonych wymaganiach, gdzie kluczowe stają się kontrola geometrii, stabilność otworu oraz bezpieczeństwo środowiskowe.
Na etapie koncepcji warto powiązać dobór technologii z rozpoznaniem podłoża. To, co działa w piaskach nawodnionych, może być ryzykowne w iłach, a to, co jest szybkie w jednorodnych gruntach, bywa kosztowne w rumoszu lub nasypach niekontrolowanych. Pomaga tu rzetelny projekt geotechniczny (lub analogiczna dokumentacja dla inwestycji liniowych), bo pozwala wcześniej przewidzieć dobór płuczki, ryzyko zapadlisk czy potrzebę zabezpieczenia startu i odbioru.

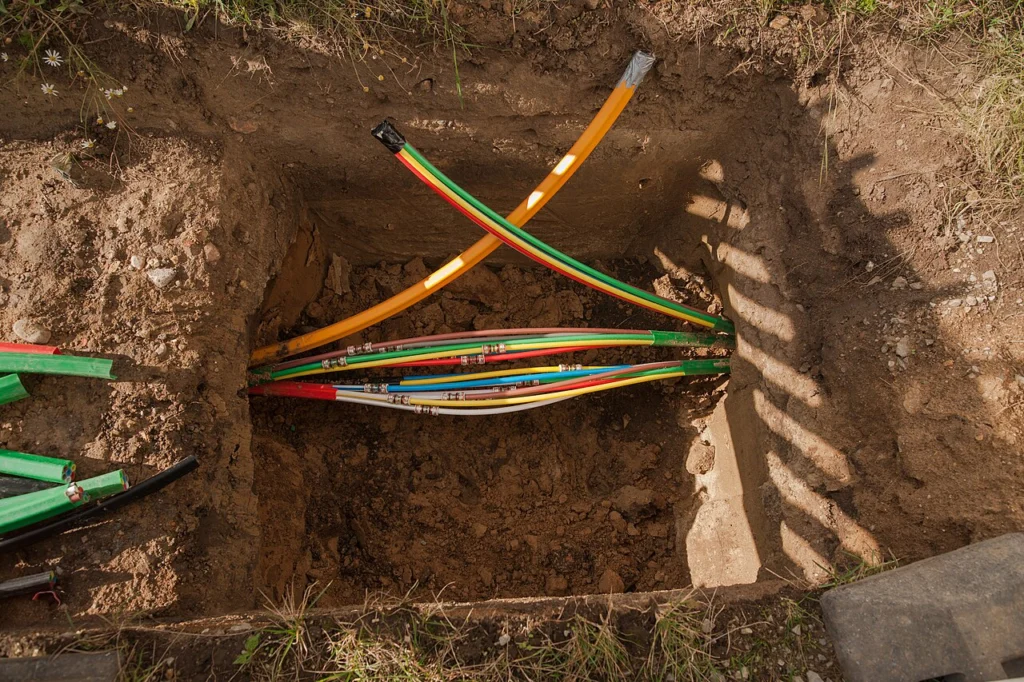

Przewierty sterowane i przewiert HDD: jak działają i kiedy wybrać
Przewierty sterowane to grupa metod, w których operator kontroluje tor wiercenia przy pomocy systemu lokalizacji i narzędzi sterujących. Najbardziej rozpoznawalny jest przewiert HDD (Horizontal Directional Drilling), czyli wiercenie kierunkowe z użyciem płuczki wiertniczej. Typowy proces obejmuje otwór pilotażowy, rozwiercanie do wymaganej średnicy oraz wciągnięcie rury.
HDD dobrze sprawdza się przy długich przejściach pod drogami, rzekami i terenami chronionymi, zwłaszcza gdy zależy nam na większej odległości od przeszkody (głębszy tor). Daje też elastyczność: można ominąć kolizje, a w pewnym zakresie korygować trajektorię. Z drugiej strony, wymaga miejsca na ustawienie wiertnicy i magazynowanie rur, a także gospodarowania płuczką i urobkiem.
Przewiert HDD jest wrażliwy na warunki gruntowo-wodne: w bardzo luźnych gruntach i przy wysokim poziomie wód może rosnąć ryzyko ucieczki płuczki (tzw. frac-out), a w gruntach kamienistych zwiększa się zużycie narzędzi i ryzyko utknięcia. Dlatego krytyczne są parametry technologiczne: prędkość posuwu, momenty obrotowe, ciśnienia płuczki i kontrola bilansu płynów.
Direct Pipe: gdy potrzebna jest precyzja i duża średnica
Direct Pipe łączy elementy mikrotunelowania i wiercenia kierunkowego. Rura jest wciskana w grunt, a na jej czele pracuje tarcza wiercąca, a całość prowadzona jest z wysoką kontrolą geometrii. W praktyce metoda bywa wybierana przy przekroczeniach o podwyższonych wymaganiach bezpieczeństwa, kiedy liczy się ograniczenie ryzyka utraty stabilności otworu i minimalizacja oddziaływań na otoczenie.
To rozwiązanie często okazuje się korzystne przy większych średnicach i w środowiskach „wrażliwych” (np. w pobliżu obiektów o wysokiej wartości lub pod drogami o znacznym obciążeniu). Minusem mogą być koszty mobilizacji specjalistycznego sprzętu oraz wymagania dotyczące komór startowych, które muszą przenieść znaczne siły.
Przeciski: prosto, szybko, ale z ograniczeniami
Przeciski (w tym pneumatyczne) są popularne przy krótkich odcinkach, szczególnie dla mniejszych średnic. Ich atutem jest relatywnie proste zaplecze i szybka realizacja. W wielu przypadkach da się wykonać przekroczenie pod zjazdem czy lokalną drogą bez wstrzymywania ruchu i bez kosztownego odtwarzania nawierzchni.
Ograniczeniem jest kontrola trasy: im dłuższy odcinek, tym trudniej utrzymać wymaganą geometrię, a ryzyko wyjścia poza pas technologiczny rośnie. W gruntach niejednorodnych pojawiają się odchyłki, a w gruntach nawodnionych może być kłopot z utrzymaniem stabilności i późniejszym wprowadzeniem rury osłonowej lub przewodowej. Przecisk nie jest też „lekiem na wszystko” przy kolizjach — czasem bezpieczniejszy bywa krótki przewiert sterowany z kontrolą położenia.
Mikrotunelowanie: najwyższa kontrola, najwyższe wymagania
Mikrotunelowanie (MT) kojarzy się z dużymi średnicami i bardzo wysoką precyzją. Stosuje tarczę drążącą, system transportu urobku i zdalne sterowanie, a rury są wciskane siłownikami z komory startowej. To metoda wybierana, gdy nie można sobie pozwolić na osiadania, a tolerancje położenia są krytyczne — np. pod torami, w śródmieściu, przy głębokich przekroczeniach cieków.
Wymaga jednak solidnego przygotowania: komór startowej i odbiorczej, miejsca na urządzenia separacji urobku (zależnie od technologii) oraz ścisłej kontroli parametrów drążenia. Na etapie planowania warto pamiętać, że warunki gruntowe mają wpływ nie tylko na dobór tarczy, ale i na obudowę oraz zabezpieczenie komór. W praktyce podobną logikę myślenia spotyka się przy tematach takich jak posadowienie budynku — błędne rozpoznanie podłoża potrafi wielokrotnie podnieść koszty i ryzyka.
Jak dobrać metodę: praktyczne kryteria i szybkie porównanie
Dobór technologii to balans między geometrią trasy, średnicą, długością i ryzykami środowiskowymi. W praktyce najpierw definiuje się „twarde” wymagania (np. brak możliwości zamknięcia drogi, minimalne przykrycie, wymóg prowadzenia w rurze osłonowej), a dopiero później analizuje grunt, wodę, logistykę i koszty mobilizacji.
| Metoda | Najlepsze zastosowania | Ograniczenia | Typowe ryzyka |
|---|---|---|---|
| Przewierty sterowane | Przyłącza i przekroczenia średnich długości, omijanie kolizji | Wymaga lokalizacji, miejsca na sprzęt i urobek | Odchyłki trasy w trudnych gruntach, kolizje z infrastrukturą |
| Przewiert HDD | Dłuższe przekroczenia dróg, rzek, wałów; większe średnice | Zarządzanie płuczką, wrażliwość na kamienie/rumosz | Ucieczka płuczki, utknięcie przewodu, zapadliska |
| Direct Pipe | Wysoka precyzja, większe średnice, wrażliwe otoczenie | Kosztowna mobilizacja, wymagające komory | Duże siły wcisku, błędy przygotowania komór |
| Przeciski | Krótkie odcinki, małe średnice, szybkie przekroczenia lokalne | Słaba kontrola trasy na dłuższych odcinkach | Wyjście poza pas, utrata spadku, deformacje gruntu |
| Mikrotunelowanie | Najtrudniejsze przekroczenia, najwyższa kontrola geometrii | Duże wymagania sprzętowe i formalne | Problemy z komorami, awarie tarczy, osiadania przy błędach |
Sprzęt i organizacja robót: co naprawdę decyduje o powodzeniu
Poza samą metodą o sukcesie przesądza logistyka. Dla HDD kluczowe są: wiertnica o odpowiednim uciągu, system mieszania płuczki, zbiorniki, separatory i zaplanowana trasa transportu urobku. Dla mikrotunelowania i Direct Pipe dochodzą komory, prowadnice, siłowniki, systemy sterowania oraz często ciężki sprzęt do montażu.
- Strefy startu i odbioru: nośność podłoża, miejsce na odkład i dojazd.
- Kontrola parametrów: ciśnienia, momenty, prędkości, bilans płynów.
- Geodezja i lokalizacja: wytyczenie, monitoring przemieszczeń, inwentaryzacja.
- Plan awaryjny: procedury na wypadek utknięcia, frac-out, awarii narzędzia.
W przypadku przyłączy w pasie drogowym dochodzą też kwestie koordynacji z gestorami sieci oraz realne okno czasowe na prace. Czasem „tańsza” metoda przegrywa, bo wymaga dłuższego zajęcia pasa i kosztów organizacji ruchu.
Formalności, zgłoszenia i ryzyka: na co uważać przed startem
Roboty bezwykopowe nie zwalniają z formalności. Najczęściej potrzebne będą uzgodnienia z zarządcą drogi, właścicielem terenu, gestorami uzbrojenia, a przy ciekach wodnych i obszarach chronionych — dodatkowe zgody wynikające z przepisów środowiskowych i wodnych. W praktyce zakres dokumentów zależy od lokalizacji, skali robót oraz tego, czy prace są elementem większego pozwolenia budowlanego.
Ryzyka warto opisać i „przetestować” jeszcze przed wejściem w teren: analiza kolizji na mapach bywa niewystarczająca, jeśli nie ma aktualnej inwentaryzacji. Duże znaczenie ma też dobór płuczki i kontrola jej ciśnienia, bo niekontrolowana ucieczka może skutkować zabrudzeniem terenu, przerwaniem robót i kosztownym usuwaniem skutków. W przypadku przecisków typowym ryzykiem jest utrata spadku, a dla mikrotunelowania — problemy z komorami i niewłaściwie dobrana technologia urabiania gruntu.
- Ryzyko kolizji z niezinwentaryzowaną siecią: minimalizuj je przez odkrywki kontrolne i skanowanie.
- Ryzyko frac-out w HDD: stosuj monitoring i procedurę natychmiastowej reakcji.
- Ryzyko osiadań: prowadź obserwacje i dobierz technologię do gruntu oraz wody.
- Ryzyko opóźnień formalnych: uzgodnienia zacznij równolegle z koncepcją technologiczną.
FAQ
Czym różni się przewiert HDD od ogólnych przewiertów sterowanych?
Przewiert HDD to konkretny typ przewiertu sterowanego, zwykle realizowany z użyciem płuczki wiertniczej i etapów: pilot, rozwiercanie, wciąganie rury. „Przewierty sterowane” to szersza kategoria obejmująca także rozwiązania o mniejszej skali i różnym osprzęcie lokalizacyjnym.
Kiedy lepiej wybrać Direct Pipe zamiast HDD?
Gdy potrzebujesz bardzo wysokiej kontroli geometrii, pracujesz na większych średnicach lub w szczególnie wrażliwym otoczeniu i chcesz ograniczyć ryzyko utraty stabilności otworu. Direct Pipe bywa też dobrym wyborem, gdy warunki gruntowe utrudniają klasyczne HDD.
Czy przecisk zawsze jest najtańszą opcją dla krótkiego przejścia pod drogą?
Nie zawsze. Bywa najtańszy sprzętowo, ale jeśli wymagana jest wysoka dokładność trasy, utrzymanie spadku lub występują trudne grunty i wysoki poziom wód, koszty ryzyk i poprawek mogą przewyższyć oszczędności.
Jakie są najczęstsze problemy przy bezwykopowych przekroczeniach cieków wodnych?
To m.in. niekontrolowana ucieczka płuczki, trudna logistyka brzegów, zmienne warunki gruntowe oraz ograniczenia środowiskowe. Kluczowe jest rozpoznanie podłoża, kontrola parametrów wiercenia i przygotowanie procedur reakcji.
Czy do robót bezwykopowych zawsze potrzebne jest pozwolenie na budowę?
To zależy od zakresu inwestycji i lokalnych uwarunkowań. Część prac realizuje się na podstawie zgłoszenia lub w ramach pozwolenia dla całego zadania, ale niemal zawsze wymagane są uzgodnienia z zarządcami terenu, gestorami sieci i spełnienie warunków decyzji administracyjnych.
