Direct Pipe — zasada działania
Direct Pipe to technologia hybrydowa łącząca elementy przewiertu sterowanego i przecisku. W skrócie polega na jednoczesnym przewiercaniu i wciąganiu rury osłonowej za pomocą elementu tnącego, który tworzy prowadzenie dla całego przewodu. Dzięki temu etap przygotowawczy i wciąganie rury są zintegrowane, co skraca czas pracy i zmniejsza liczbę operacji na placu.
Metoda sprawdza się dobrze w gruntach niespoistych i przy krótszych oraz średnich przekroczeniach dróg. W porównaniu z klasycznym przeciskiem, Direct Pipe generuje mniejsze wpływy wibracyjne i ogranicza potrzebę dużych wykopów startowych. Przy okazji warto porównać ją z innymi technologiami bezwykopowymi, np. przewiertem sterowanym — o zasadach działania i zastosowaniach więcej przeczytasz w opracowaniu o przewiert HDD.

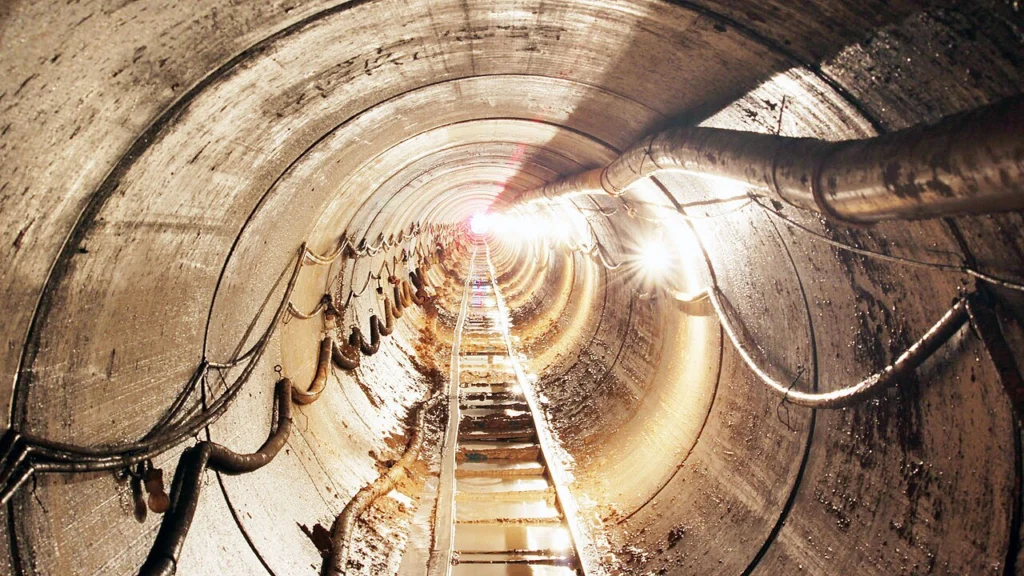

Zasadę przecisku rur opisuje hasło Pipe jacking w Wikipedii (ang.).
Klasyczne przeciski pod drogą: technika i ograniczenia
Przecisk pod drogą to sprawdzona metoda polegająca na wypychaniu rury przy jednoczesnym nadzorze i ewentualnym wspomaganiu prac koparkami lub dłutami hydromechanicznymi. Stosuje się ją tam, gdzie nie można wykonywać dużych wykopów lub istnieje potrzeba zachowania integralności nawierzchni.
Ograniczenia wynikają z rodzaju gruntu (twarde skały, wysoki poziom wód gruntowych), długości przekroczenia i średnicy rurociągu. W miejscach o ograniczonej przestrzeni startowej lub przykręconych instalacjach technicznych, klasyczny przecisk pod drogą może wymagać specjalistycznego osprzętu i dodatkowych zabezpieczeń.
Porównanie technologii: zalety i wady
Poniżej tabela porównująca najważniejsze cechy Direct Pipe i klasycznego przecisku oraz krótka wzmianka o przewiertach HDD jako alternatywie. To pomaga zdecydować, która metoda będzie lepsza w konkretnych warunkach.
| Cecha | Direct Pipe | Przecisk pod drogą |
|---|---|---|
| Zakres średnic | do średnich i większych (zależnie od maszyny) | małe do dużych, ale zależne od kotwienia |
| Długość przekroczenia | krótkie i średnie | zazwyczaj krótkie; dłuższe wymagają etapowania |
| Wpływ na nawierzchnię | niski | niski, ale większe wykopy startowe |
| Koszty operacyjne | średnie–wyższe, szybkie wykonanie | zróżnicowane, zależne od sprzętu i trudności gruntu |
Koszty i typowe ograniczenia
Koszt robót bezwykopowych zależy od wielu zmiennych: długości przekroczenia, średnicy rury, rodzaju gruntu, dostępności placu budowy i ryzyk geotechnicznych. W praktyce:
- Direct Pipe: wyższe koszty jednostkowe sprzętu, ale krótszy czas realizacji – dobra opcja, gdy liczy się czas i minimalizacja utrudnień.
- Przecisk pod drogą: często niższe nakłady na sprzęt podstawowy, lecz koszty rosną przy trudnych gruntach i konieczności wzmocnień.
Przykładowo, przy krótkich przekroczeniach (do kilkudziesięciu metrów) różnice kosztów mogą być znikome, natomiast przy bardziej skomplikowanych warunkach Direct Pipe może być opłacalny mimo wyższej stawki za dzień pracy.
Jak dobrać technologię dla inwestycji liniowych i przyłączy
Wybór metody zależy od kilku kluczowych kryteriów: warunków gruntowych, długości przekroczenia, ograniczeń w dostępie do placu, wymogów czasowych i budżetu. Przyłącza do sieci w obszarach zabudowanych często wymagają rozwiązań minimalizujących utrudnienia ruchu i ryzyko uszkodzeń istniejących instalacji.
Przy planowaniu warto rozważyć dostępne technologie bezwykopowe i porównać je pod kątem ryzyka i logistyki. Oto kilka praktycznych wskazówek:
- Przeprowadź dokładne badania geotechniczne przed wyborem metody.
- Uwzględnij czas trwania prac i harmonogram ruchu drogowego.
- Zbadaj dostępność maszyn i doświadczenie wykonawcy w danej technologii.
Podsumowując: dla krótkich i średnich przekroczeń w gruntach niespoistych Direct Pipe będzie często szybszy i mniej uciążliwy, natomiast klasyczny przecisk sprawdzi się tam, gdzie potrzebna jest prostota i niższe nakłady startowe.
FAQ
Czym różni się Direct Pipe od tradycyjnego przecisku?
Direct Pipe integruje przewiert i wciąganie rury w jednym procesie, co skraca czas pracy i ogranicza operacje. Tradycyjny przecisk polega na mechanicznym wypychaniu rury i może wymagać większych wykopów startowych.
Jakie są typowe ograniczenia dla przecisków pod drogą?
Główne ograniczenia to skomplikowane warunki gruntowe (np. skały), wysoki poziom wód gruntowych i brak miejsca na odpowiednie kotwienie lub wykopy startowe.
Czy przewiert HDD jest zawsze lepszy niż Direct Pipe?
Nie zawsze — przewiert HDD dobrze sprawdza się przy dłuższych trasach i w trudniejszych gruntach, ale przy krótszych przekroczeniach Direct Pipe bywa szybszy. Wybór zależy od lokalnych warunków i wymagań projektu.
