Czym jest mikrotunelowanie?
Mikrotunelowanie to jedna z technologii bezwykopowych przeznaczona do wykonywania podziemnych przepustów, kolektorów i kanałów technologicznych bez otwierania wykopu na całej długości trasy. Procedura opiera się na precyzyjnych maszynach sterowanych z tarczy wejściowej, które przewiercają grunt i jednocześnie wciągają prefabrykowane elementy rury lub koryta.
Technologia znajduje zastosowanie tam, gdzie wymagana jest minimalna ingerencja w powierzchnię terenu: centra miast, obszary przemysłowe, pod drogami czy torami kolejowymi. Mikrotunelowanie pozwala na zachowanie ruchu drogowego i ograniczenie utrudnień dla mieszkańców oraz inwestycji sąsiadujących.
Przegląd metody zawiera hasło Microtunneling w Wikipedii (ang.).
Zastosowania przy budowie kolektorów i kanałów technologicznych
Najczęściej mikrotunelowanie wykorzystuje się przy budowie sieci kanalizacyjnych, kolektorów burzowych, przepustów pod liniami tramwajowymi oraz przy układaniu kanałów kablowych i technologicznych dla przemysłu. Technika sprawdza się zarówno przy średnicach kilku do kilkunastu metrów, jak i mniejszych przekrojach stosowanych do instalacji telekomunikacyjnych.
W praktyce mikrotunelowanie stosuje się gdy: przewidywane zakłócenia ruchu są niedopuszczalne, grunt jest spójny lub przewidywalny, a trasa wymaga przejścia pod przeszkodami. Dodatkowo, przy konieczności zachowania dużej precyzji osi i spadku kolektora, metoda ta daje przewagę nad tradycyjnym wykopem.
Warunki ekonomiczne i techniczne
Kiedy warto wybrać mikrotunelowanie z punktu widzenia kosztów? Decydujące są: długość przekopywanej trasy, koszt przywrócenia nawierzchni, dostępność miejsca do wykonania szybów startowych i odbiorczych oraz ewentualne odszkodowania za utrudnienia. Krótkie odcinki w mało zurbanizowanych terenach mogą okazać się droższe niż wykop tradycyjny, ale przy przekroczeniach dróg, torów lub w centrach miast rentowność szybko rośnie.
Techniczne ograniczenia to m.in. rodzaj gruntów (luźne piaski, wysoka woda gruntowa wymagają specjalnych środków), długość ciągu (ograniczona przez możliwości tłoczenia rur) oraz średnica przesyłanych elementów. W wielu przypadkach opłaca się porównać mikrotunelowanie z innymi dostępnymi metodami — szczególnie z technikami typu Direct Pipe.
Wskazówki projektowe i wymagania sprzętowe
Projektując mikrotunelowanie, uwzględnij etap przygotowania szybów, sposób odprowadzania urobku, systemy prowadzenia i kontrolę pozycji tarczy. Dokładność pomiarów geodezyjnych oraz plan awaryjny na wypadek nieprzewidzianych warunków gruntowych są kluczowe.

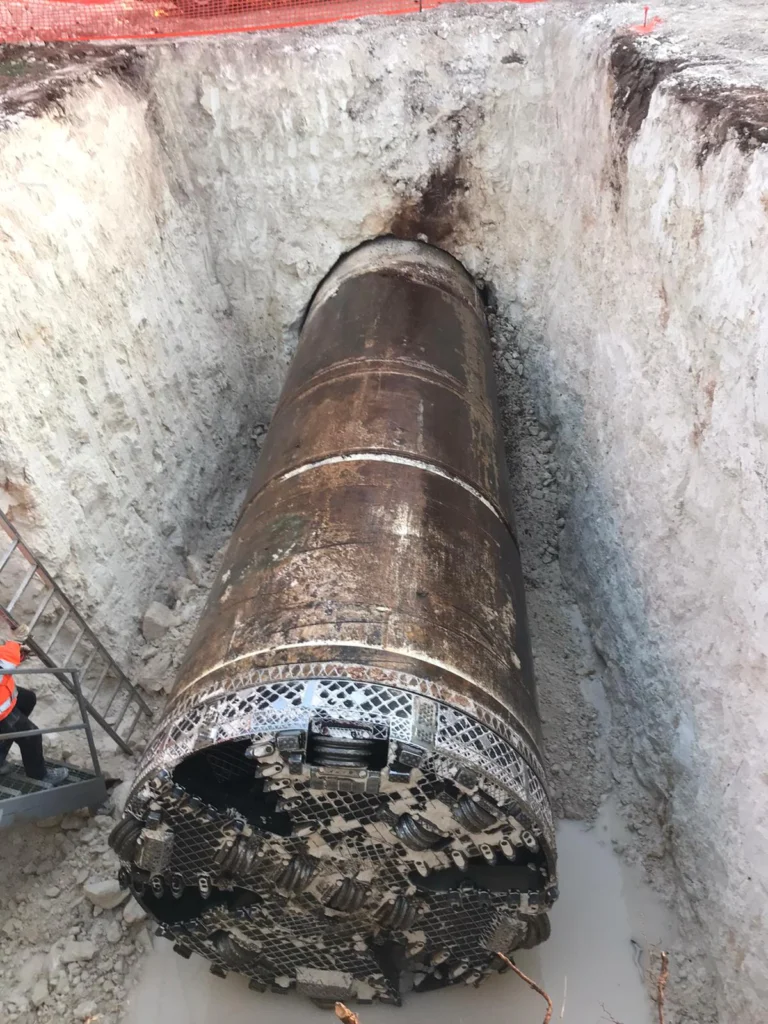

- Podstawowy sprzęt: tarcza mikrotunelowa (TBM), rama wypychająca, pompy, systemy ciśnienia zatarcia
- Akcesoria: prefabrykowane rury segmentowe, systemy monitoringu odkształceń, narzędzia do napraw awaryjnych
| Średnica rury (mm) | Zalecany typ maszyny |
|---|---|
| 300–800 | Mała tarcza mikrotunelowa, ręczne prowadzenie |
| 800–2600 | Standardowa TBM z systemem hydraulicznego posuwu |
| powyżej 2600 | Specjalistyczne jednostki, często z systemem mieszanym |
Porównanie z innymi technologiami bezwykopowymi i kiedy wybrać
Mikrotunelowanie to jedna z opcji w szerokim spektrum technologie bezwykopowe. Wybór zależy od lokalnych uwarunkowań: długości przekroczenia, średnicy, dostępności szybów i budżetu.
Porównując z Direct Pipe — które jest szybkie przy jednostkowych przekładkach pod drogami — trzeba uwzględnić różnice w logistyce i kosztach. Metoda Direct Pipe bywa korzystna przy krótkich, prostych przekopach, natomiast mikrotunelowanie daje większą precyzję i skalę pracy przy skomplikowanych trasach. Przykładowo: gdy wymagana jest duża średnica i dokładność spadku, mikrotunelowanie zwykle wygrywa.
- Gdy liczy się minimalny wpływ na powierzchnię — wybierz mikrotunelowanie
- Gdy czas realizacji na krótkim odcinku jest kluczowy — rozważ Direct Pipe
FAQ
Czy mikrotunelowanie jest droższe niż kopanie tradycyjne?
Koszt jednostkowy może być wyższy, ale po uwzględnieniu kosztów przywrócenia nawierzchni, odszkodowań i utrzymania ruchu często okazuje się bardziej opłacalne przy przejściach pod drogami i w centrach miast.
Jakie są ograniczenia gruntowe dla mikrotunelowania?
Trudne warunki to luźne piaski, wysoka woda gruntowa oraz obecność dużych przeszkód skalnych. W takich sytuacjach stosuje się specjalne tarcze i metody stabilizacji wnętrza wykopu.
Jak długi może być odcinek wykonany metodą mikrotunelowania?
Długość jest ograniczona technologią tłoczenia i logistyką. Typowo wykonuje się odcinki kilkudziesięciu do kilkuset metrów; przy większych projektach stosuje się etapy połączone szybami technologiczymi.
