Wprowadzenie do przewiertów pod rzeką
Przekroczenie cieku wodnego przewiertem sterowanym staje się powszechną metodą instalacji rur i kabli bez naruszania koryta rzeki. Metoda znana jako przewiert HDD (ang. horizontal directional drilling) pozwala prowadzić prace pod dnem, minimalizując wpływ na środowisko i ruch wodny. W artykule omówimy, jak przygotować się do takiego zadania — od projektu po zabezpieczenia w czasie robót.
Korzystanie z wód, w tym odwadnianie terenu i prace pod ciekami, reguluje ustawa – Prawo wodne.
Przygotowanie projektowe i formalności
Pierwszym krokiem jest staranne opracowanie projektu i uzyskanie niezbędnych pozwoleń. Projekt powinien uwzględniać długość przewiertu, głębokość prowadzenia przewodu oraz parametry gruntu. Do standardowych formalności należą zgłoszenia do władz wodnych, pozwolenia na budowę i ewentualne decyzje środowiskowe.
- mapy sytuacyjne i przekroje profilu terenu;
- opinie hydrologiczne i warunki zabudowy;
- harmonogram robót i plan ograniczenia uciążliwości dla użytkowników rzeki.
W planowaniu warto uwzględnić również alternatywne rozwiązania techniczne. Dla mniejszych przyłączy istnieją rozwiązania z zakresu technologie bezwykopowe, które mogą być korzystniejsze ekonomicznie i środowiskowo.
Więcej na ten temat: przewiert HDD
Badania geotechniczne i środowiskowe
Dokładne badania podłoża to podstawa. Należy wykonać sondowania CPT, odwierty próbne i analizy próbek, by określić warstwy gruntów, poziom wód gruntowych i obecność przeszkód skalnych. Te dane decydują o doborze głowicy wiertniczej, środków smarujących i strategii płukania otworu.
Równolegle przeprowadza się ocenę oddziaływania na środowisko — szczególnie, gdy rzeka pełni funkcję siedliska chronionych gatunków. Monitoring wód i plan działania na wypadek skażenia płynnymi środkami wiertniczymi są zwykle warunkiem uzyskania zgody.
Zabezpieczenia i techniczne wymogi robót

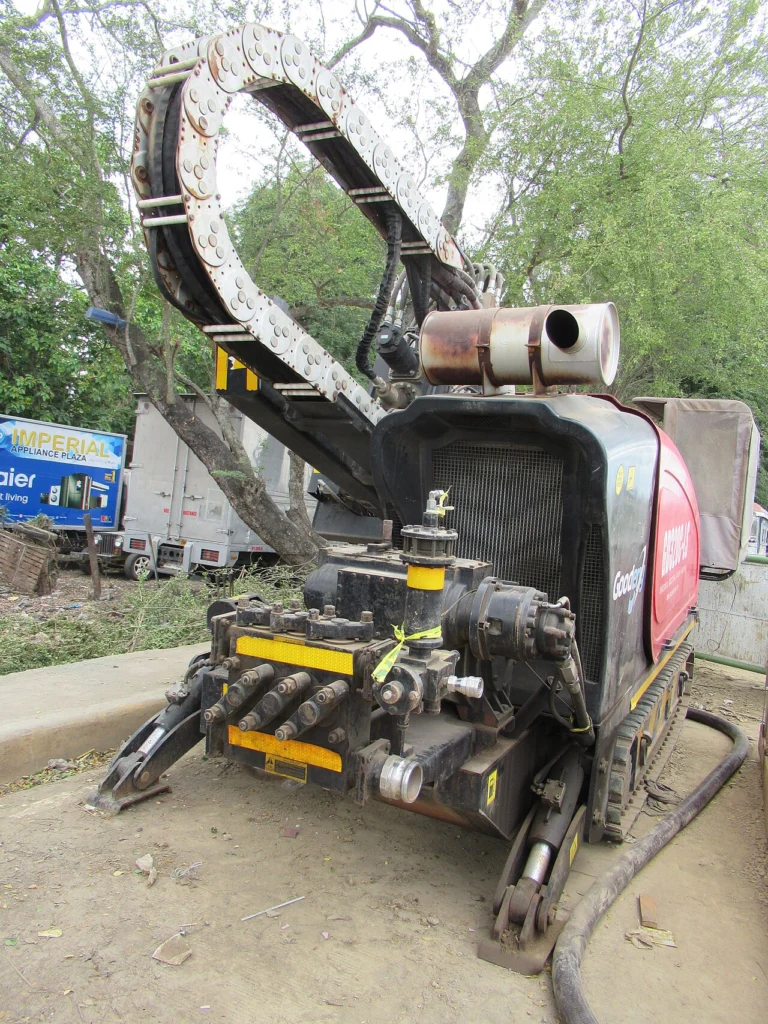

Podczas realizacji przewiertu pod rzeką kluczowe są środki ochronne i nadzór techniczny. Zastosowanie odpowiedniej technologii, kontrola ciśnienia płuczki i zabezpieczenie punktów startu oraz odbioru przewiertu minimalizują ryzyko wypływu (inadvertent return).
| Parametr | Typowe wymaganie |
|---|---|
| Minimalna głębokość pod dnem | 1–3 m poniżej dna, zależnie od koryta |
| Średnica przewiertu | od 150 mm do >1 m, w zależności od instalacji |
| Dopuszczalne ciśnienie płuczki | zgodne z charakterystyką gruntu i wytycznymi wykonawcy |
Ważne są procedury awaryjne: natychmiastowe zatrzymanie wiercenia, wprowadzenie barier sorpcyjnych i mobilizacja sprzętu naprawczego. Zabezpieczenia przeciwerozyjne i odtworzenie brzegów po zakończeniu prac to elementy, które często są wymogiem administracyjnym.
Logistyka i nadzór podczas realizacji
Skuteczne wykonanie przewiertu wymaga koordynacji ekip geotechnicznych, hydraulicznych i inspektora nadzoru. Harmonogram powinien uwzględniać warunki hydrologiczne — najlepiej prowadzić prace poza okresem wezbrań.
W praktyce stosuje się systemy monitoringu pozycji głowicy i parametrów pracy w czasie rzeczywistym. Dzięki temu operator może korygować tor przewiertu i zmniejszać ryzyko kolizji z istniejącymi instalacjami.
Przewierty sterowane to procesy wymagające doświadczenia wykonawcy, właściwych maszyn i dokładnej dokumentacji powykonawczej. Po zakończeniu robót należy sporządzić raport zawierający pomiary osadzenia instalacji oraz dokumentację przywrócenia terenu.
FAQ
Co to jest przewiert HDD i kiedy go stosować?
Przewiert HDD to technika bezwykopowa stosowana do układania rur i kabli pod przeszkodami terenowymi — rzekami, drogami czy torami. Wybiera się ją, gdy zależy nam na ochronie środowiska i uniknięciu rozkopów.
Jakie badania są niezbędne przed rozpoczęciem prac?
Niezbędne są badania geotechniczne (odwierty, sondowania), analiza hydrologiczna oraz ocena oddziaływania na środowisko. Wyniki determinują parametry techniczne przewiertu.
Jak minimalizować ryzyko wycieku płuczki do środowiska?
Stosuje się kontrolę ciśnienia, monitoring pracy i procedury awaryjne. Dobre planowanie i doświadczenie wykonawcy znacząco redukują ryzyko tzw. inadvertent return.
