Wprowadzenie do technologii bezwykopowych
Budowa i modernizacja sieci kanalizacyjnej oraz kablowej coraz częściej odbywa się metodami, które ograniczają wykopy. Metody te zmniejszają utrudnienia w ruchu, ryzyko uszkodzeń istniejącej infrastruktury i czas realizacji. W artykule opisujemy Direct pipe i alternatywy, pokazując kiedy warto je stosować.
Jeśli chcesz poznać pełne spektrum rozwiązań, warto zapoznać się z technologie bezwykopowe — to dobry punkt wyjścia do dalszych decyzji projektowych.
Przegląd metody zawiera hasło Microtunneling w Wikipedii (ang.).
Jak działa direct pipe — zalety i ograniczenia

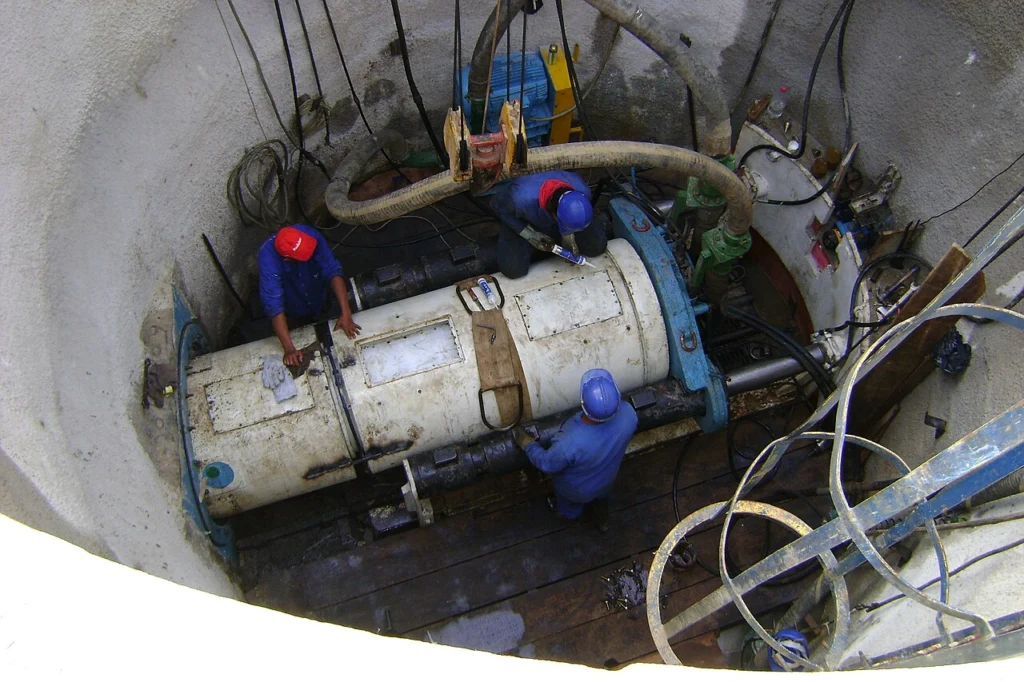

Direct pipe to metoda hybrydowa łącząca elementy przecisku i taranowania. Maszyna wprowadza rurę preizolowaną lub prefabrykowaną na trasie przewiertu, jednocześnie usuwając wykop i stabilizując podłoże. Dobrze sprawdza się tam, gdzie wymagana jest szybka instalacja i minimalne naruszenie terenu.
Zalety Direct pipe: krótszy czas robót, mniejszy wpływ na otoczenie, możliwość układania dużych średnic. Ograniczenia obejmują wymagania co do warunków gruntowych oraz dostępności sprzętu. Metoda jest szczególnie konkurencyjna przy układaniu kanalizacji o większych średnicach.
Porównanie: direct pipe, hdd i przeciski
W praktyce wybór technologii zależy od średnicy rury, długości przekroczenia i rodzaju gruntu. Poniższa tabela podsumowuje podstawowe cechy każdej z metod.
| Metoda | Najlepsze zastosowanie | Typowe średnice | Typowe długości |
|---|---|---|---|
| Direct pipe | duże przekroczenia, minimalne wykopy | 200–2000 mm | 50–600 m |
| HDD (przewiert kierunkowy) | precyzyjne przekroczenia pod drogami i rzekami | 25–1200 mm | 20–1500 m |
| Przeciski | krótkie przekroczenia pod drogami lokalnymi | 80–500 mm | do 200 m |
W praktyce projektowej warto też rozważyć warunki lokalne — np. obecność kamieni, poziomu wód gruntowych czy bliskość istniejącej kanalizacji. W wielu przypadkach rozwiązaniem są przewierty sterowane, które są formą HDD i świetnie nadają się do precyzyjnych tras pod infrastrukturą miejską.
Jak wybrać technologię w zależności od średnicy i długości trasy
Ogólna zasada jest prosta: im większa średnica i im dłuższa trasa, tym bardziej opłacalny staje się Direct pipe. Dla małych średnic i bardzo długich tras HDD może być tańszy i bardziej elastyczny.
Przykładowe wytyczne:
- Średnice do 200 mm i trasy dłuższe niż 500 m — rozważ HDD.
- Średnice 200–800 mm przy średnich długościach — Direct pipe ma przewagę.
- Krótki przecisk pod drogą lokalną — przeciski tradycyjne.
Warto zawsze wykonać badania geotechniczne i skonsultować parametry z wykonawcą — parametry gruntu często decydują o wyborze metody.
Praktyczne wskazówki i koszty
Planowanie bezwykopowej instalacji kanalizacji wymaga zdefiniowania trasy, analiz kosztów i oceny ryzyka. Ceny zależą od średnicy rury, skomplikowania trasy i lokalnych warunków. Direct pipe zwykle ma wyższe koszty mobilizacji sprzętu, ale krótszy czas wykonania.
Kilka praktycznych wskazówek:
- Zamów dokumentację geotechniczną przed wyborem metody.
- Porównaj koszt jednostkowy na metr przy różnych średnicach.
- Uwzględnij koszty przywrócenia terenu i utrudnień komunikacyjnych.
Dobry wykonawca doradzi, czy inwestycja w Direct pipe przyspieszy całość projektu i zmniejszy łączne koszty eksploatacji kanalizacji.
FAQ
Czym różni się direct pipe od hdd?
Direct pipe łączy elementy przecisku i taranowania, co pozwala układać większe średnice szybciej. HDD (przewiert kierunkowy) jest precyzyjny i elastyczny przy długich trasach i mniejszych średnicach.
Jaką metodę wybrać dla kanalizacji o średnicy 500 mm?
Dla 500 mm często opłacalny jest Direct pipe, zwłaszcza na średnich dystansach; jednak decyzja powinna uwzględniać warunki gruntowe i dostępność technologii.
Czy bezwykopowe metody są droższe od tradycyjnego wykopu?
Pierwotne koszty sprzętu mogą być wyższe, ale mniejsze koszty utrudnień, szybsza realizacja i mniejsze prace odtworzeniowe mogą zrekompensować wyższą stawkę za metr.
